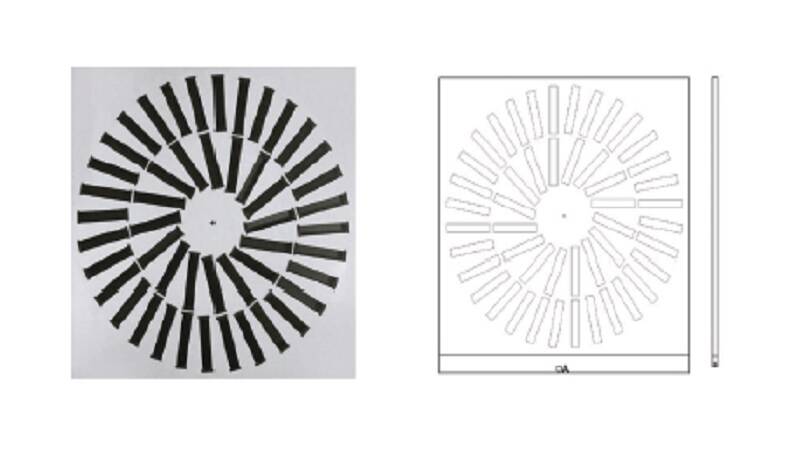

Nawiewnik wirowy kierunkowy NWK1

Nawiewnik wirowy kierunkowy posiada kierownice z tworzywa sztucznego, które można indywidualnie regulować, dzięki czemu doskonale miesza wypływające powietrze z tym znajdującym się w pomieszczeniu.

Zastosowanie

Nawiewnik wirowy jest to produkt końcowy instalacji wentylacyjnych. Dzięki wykorzystaniu kierownic z tworzywa sztucznego, które można indywidualnie regulować, doskonale miesza wypływające powietrze z tym znajdującym się w pomieszczeniu. Pozwala również na dowolne kształtowanie strumienia powietrza nawiewanego. Taka konstrukcja skutkuje możliwością dostarczenia dużej ilości powietrza przy niskim hałasie. Zalecane do użycia w pomieszczeniach o wysokości od 2,6 do 4 m oraz tam, gdzie amplituda temperatury powietrza nawiewanego do temperatury powietrza będącego w pomieszczeniu nie będzie większa niż 10K.

Wymiary

Nawiewnik wirowy kierunkowy NWK1 o płycie czołowej prostokątnej wykonywany jest w następujących rozmiarach:

Wykonanie specjalneistnieje możliwość wykonania płyty czołowej nawiewnika z blachy aluminiowej.
Na życzenie klienta plastikowe lotki mogą mieć biały kolor.
Nawiewnik może zostać pomalowany na dowolny kolor RAL (połysk, pół-mat, matowy).

Regulacja kierownic

Kierownice nawiewnika można ustawić dowolnie, dzięki czemu możliwe jest wytworzenie nawiewu wirowego lub skierowanego w konkretną stronę.

Zakres wymiarowy

Wielkość  nawiewnika d

Wymiar A  (mm)

Wydatek powietrza  (m3/h)*

Opory przepływu p [Pa]

Zasięg strum. powietrza (m)
300/8 365 110-170 7-45 1.8-3.4
400/16 450 170-350 8-50 2-3.5
500/16 550 170-350 8-50 2-3.5
500/24 550 170-350 8-50 2-3.5
600/16 595 270-350 9-50 2-3.5
600/24 595 270-350 9-55 2-3.5
600/48 595 310-620 10-60 2.6-4.2
800/72 795 470-980 10-66 3.1-4.5

*podany wydatek powietrza jest wielkością zalecaną
