Czerpnia-wyrzutnia ścienna kCA
Przeznaczenie
Czerpnia-wyrzutnia ścienna to urządzenie, które służy do pobierania powietrza z zewnątrz i wyrzucania go do pomieszczenia. Jest to szczególnie przydatne w budynkach, w których brakuje naturalnej wentylacji lub gdy chcemy zapewnić dodatkowy dopływ świeżego powietrza.
Wykonanie
Materiał z którego może zostać wykonana Czerpnia-wyrzutnia ścienna kCA:
- blachy ocynkowanej,
- blachy aluminiowo-ocynkowanej,
- blachy kwasoodpornej.

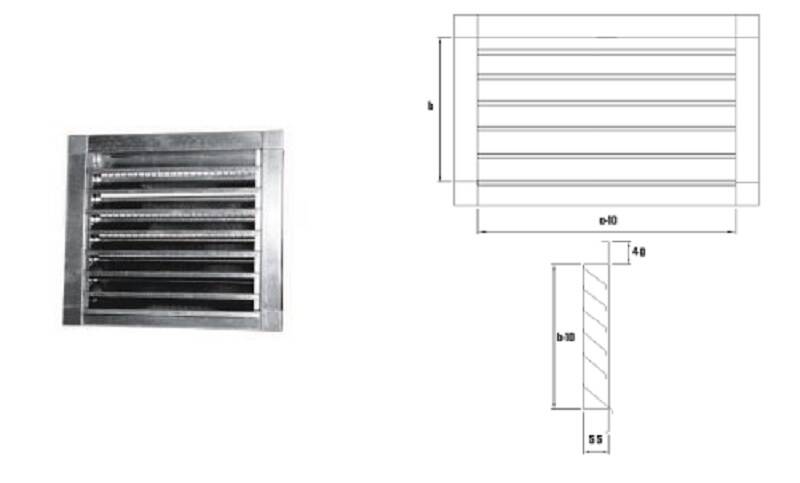

Czerpnia-wyrzutnia składa się z ramy oraz nieruchomych kierownic umieszczonych pod kątem. Wlot powietrza zabezpieczony jest siatką stalową. Istnieje możliwość zamówienia wyrzutni w dowolnym kolorze RAL.
Typoszereg
| Wymiary standardowe a (mm) | Wymiary standardowe b (mm) | Powierzchnia wolnego przelotu |
|---|---|---|
| 100 | 100 | 0,0046 |
| 250 | 250 | 0,0308 |
| 300 | 300 | 0,0446 |
| 400 | 400 | 0,0801 |
| 450 | 450 | 0,1016 |
| 500 | 500 | 0,1258 |
| 750 | 750 | 0,2850 |
| 1000 | 1000 | 0,5084 |
| 1250 | 1250 | 0,7960 |
| 1500 | 1500 | 1,1479 |
| 2000 | 2000 | 2,0441 |
| 2500 | 2500 | 3,1971 |
| 3000 | 3000 | 4,6069 |
Przy wymiarach a > 2000 czerpnia / wyrzutnia posiada poprzeczkę na środku dzielącą lotki, przy a > 3000 i b > 3000 wykonywane są co najmniej dwie osobne czerpnie/wyrzutnie o jednakowych wymiarach.
