Taca ociekowa kTO
Przeznaczenie
Taca ociekowa służy do odprowadzania wody w wentylacji. Zazwyczaj jest montowana pod kanałami wentylacyjnymi, aby zapobiec gromadzeniu się wody w obrębie instalacji wentylacyjnej.
Wykonanie
Materiał z którego wykonana może być taca ociekowa kTO:
- blacha ocynkowana,
- blacha kwasoodporna.
Wlot powietrza jest zabezpieczony stalową siatką.
Typoszereg

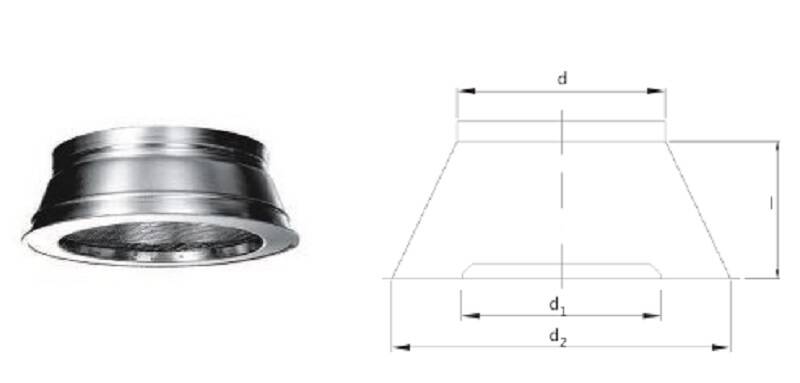

Tace ociekowe kTO dobiera uwzględniając średnice Ød [mm] cokołu.
| Średnica nominalna (mm) | l (mm) | ||
|---|---|---|---|
| d | d1 | d2 | |
| 100 | 90 | 190 | 120 |
| 125 | 115 | 190 | 120 |
| 160 | 150 | 240 | 120 |
| 180 | 170 | 260 | 120 |
| 200 | 190 | 280 | 120 |
| 225 | 215 | 310 | 120 |
| 250 | 240 | 320 | 120 |
| 280 | 270 | 350 | 125 |
| 315 | 305 | 405 | 125 |
| 355 | 345 | 445 | 125 |
| 400 | 390 | 490 | 125 |
| 450 | 440 | 540 | 125 |
| 500 | 490 | 600 | 150 |
| 560 | 550 | 660 | 150 |
| 630 | 620 | 740 | 150 |
| 710 | 700 | 840 | 150 |
| 800 | 790 | 940 | 150 |
| 900 | 890 | 1050 | 150 |
| 1000 | 990 | 1150 | 150 |
| 1120 | 1110 | 1270 | 150 |
| 1250 | 1240 | 1400 | 150 |
