Przepustnica uchylna kD (deflektor)
![Przepustnica uchylna](https://klimat-pro.pl/wp-content/uploads/sites/15/2022/12/przepustnica-d.jpg)
Przeznaczenie
Zadaniem przepustnicy deflektorowej jest rozbicie oraz naprowadzenie na kratkę wentylacyjną części strugi powietrza płynącej przez przewód instalacji wentylacji lub klimatyzacji w kratkach Kp i Kh oraz Kp-h i Kh-p. Ramię regulacyjne służy do ustawienia wydajności wypływającego z instalacji powietrza.
Wykonanie
Podstawowymi zaletami przepustnic deflektorowych jest ich niezawodność, oraz trwałość. Składa się z płyty kierunkującej oraz ramienia regulacyjnego.
Materiał z którego może zostać wykonana przepustnica:
- blacha stalowa z powłoką cynkową,
- blacha stalowa z powłoką aluminiowo-cynkową,
- blacha stalowa kwasoodporna,
- blacha aluminiowa.
W standardzie przepustnica uchylna (deflektor) wykonana jest z blachy stalowej z powłoką cynkową.

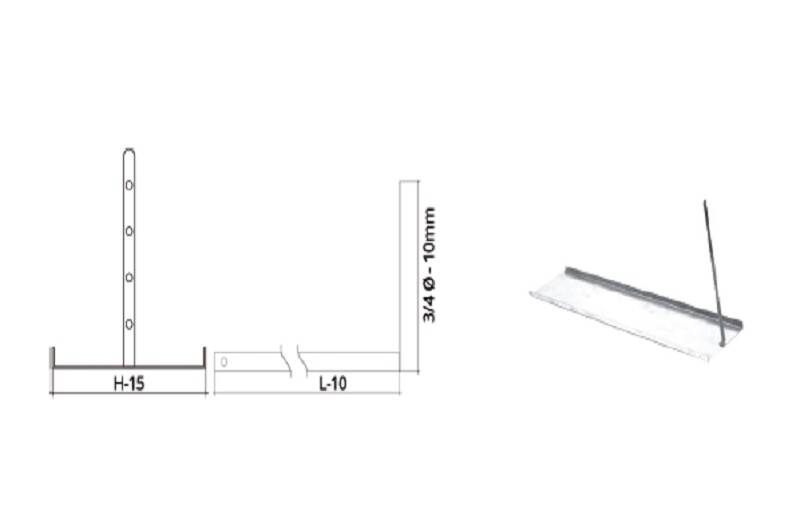

Typoszereg
![Przepustnica uchylna](https://klimat-pro.pl/wp-content/uploads/sites/15/2022/12/kD.png)
Zakres wymiarowy | ||
L | H | Minimalna średnica kanału |
225 | 75 | 160 |
325 | 75 | |
425 | 75 | |
525 | 75 | |
625 | 75 | |
825 | 75 | |
1025 | 75 | |
225 | 125 | 250 |
325 | 125 | |
425 | 125 | |
525 | 125 | |
625 | 125 | |
825 | 125 | |
1025 | 125 | |
225 | 225 | 400 |
325 | 225 | |
425 | 225 | |
525 | 225 | |
625 | 225 | |
825 | 225 | |
1025 | 225 |
