Tłumik akustyczny kołowy kTKa
Przeznaczenie
Tłumik akustyczny kołowy kTKa jest urządzeniem przeznaczonym do tłumienia hałasu w kołowych instalacjach klimatyzacji i wentylacji.
Tłumik akustyczny jest montowany w systemie wentylacyjnym pomiędzy wentylatorem a przewodami wentylacyjnymi, gdzie hałas jest szczególnie uciążliwy lub gdzie wymagana jest dodatkowa izolacja akustyczna. Może być stosowany zarówno w budynkach mieszkalnych, jak i przemysłowych.
Wykonanie
Obudowa tłumika akustycznego kołowego kTKa może zostać wykonana z:
- blachy stalowej ocynkowanej,
- blachy kwasoodpornej.
Jej wnętrze stanowi niepalny materiał dźwiękochłonny – wełna mineralna. Powierzchnia wkładu tłumiącego powleczona jest dodatkowo odpornym na ścieranie welonem szklanym.
Kołowe tłumiki akustyczne standardowo zakończone są sztucerem. Możliwe jest opcjonalne zakończenie z uszczelką, pierścieniem lub kątownikiem przyłączeniowym.
Tłumiki o średnicy do 280 mm posiadają materiał tłumiący o grubości 50 mm. Powyżej średnicy 280 mm materiał tłumiący posiada grubość 100 mm.
Typoszereg
Zakres średnic tłumika akustycznego kTKa wynosi od 100 do 1600 mm, a długość od 500 do 1500 mm.

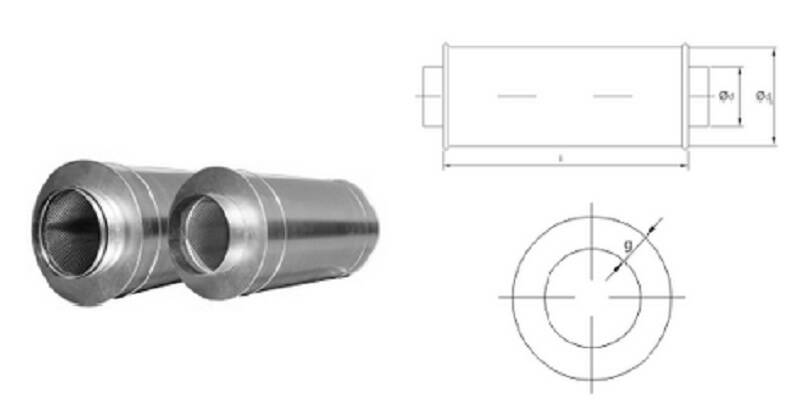

Przykładowy zakres wymiarowy
| d (mm) | Długość l (mm) | d1 (mm) | Masa tłumika (kg) |
|---|---|---|---|
| 100 | 600 | 200 | 4,6 |
| 125 | 600 | 225 | 5,3 |
| 160 | 600 | 260 | 6,2 |
| 200 | 600 | 300 | 7,3 |
| 250 | 600 | 350 | 8,7 |
| 100 | 750 | 200 | 5,6 |
| 125 | 750 | 225 | 6,4 |
| 160 | 750 | 260 | 7,6 |
| 200 | 750 | 300 | 8,9 |
| 250 | 750 | 350 | 10,6 |
| 100 | 1000 | 200 | 7,2 |
| 125 | 1000 | 225 | 8,3 |
| 160 | 1000 | 260 | 9,9 |
| 200 | 1000 | 300 | 11,6 |
| 250 | 1000 | 350 | 13,8 |
| 100 | 1250 | 200 | 8,9 |
| 125 | 1250 | 225 | 10,2 |
| 160 | 1250 | 260 | 12,1 |
| 200 | 1250 | 300 | 14,3 |
| 250 | 1250 | 350 | 16,9 |
| 100 | 1500 | 200 | 10,6 |
| 125 | 1500 | 225 | 12,2 |
| 160 | 1500 | 260 | 14,4 |
| 200 | 1500 | 300 | 16,9 |
| 250 | 1500 | 350 | 20,1 |
Program doboru
W programie można dokonać doboru tłumików bytowych i oddymiających w pełnym zakresie wymiarowym oraz wszystkich opcjach wykonania. Wszystkie dobory można dodać do projektu, który można zapisać na swoim komputerze, w programie lub wygenerować karty doborowe.
