Kołnierz okrągły płaski kKOP
Przeznaczenie
Kołnierz okrągły płaski (kKOP) jest elementem służącym do łączenia odcinków instalacji o przekroju kołowym. Stosowany w systemach wentylacyjnych i kanałowych jako szybkie i stabilne połączenie dwóch komponentów.
Wykonanie
Kołnierz okrągły płaski kKOP może zostać wykonany z:
- blachy ocynkowanej,
- kwasoodpornej
- czarnej.
Istnieje możliwość wykonania pierścieni z innych płaskowników zimnogiętych i gorącowalcowych.

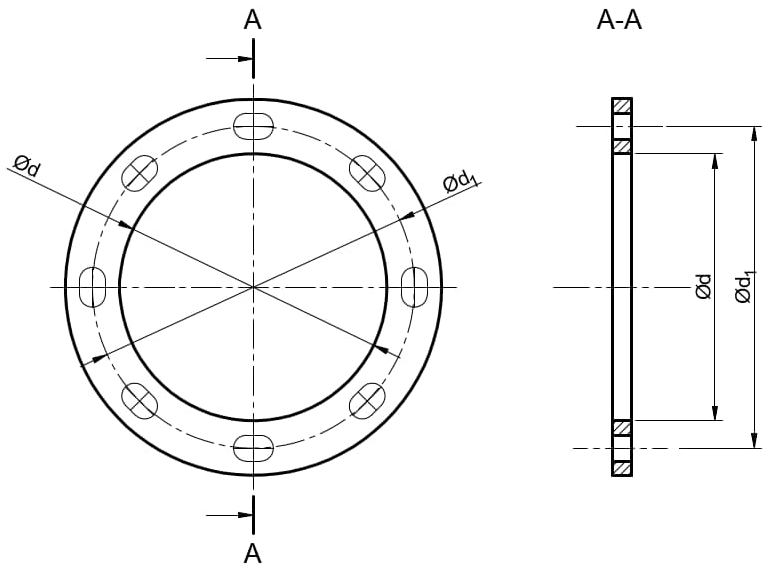

Typoszereg
| d | d₁ | Ilość otworów | Wymiar otworu [mm] | Szerokość x Grubość |
|---|---|---|---|---|
| 80 | 114 | 4 | 11×17 | 30x4 |
| 100 | 134 | 4 | ||
| 125 | 159 | 4 | ||
| 160 | 194 | 4 | ||
| 180 | 214 | 4 | ||
| 200 | 234 | 4 | ||
| 225 | 259 | 8 | ||
| 250 | 284 | 8 | ||
| 280 | 314 | 8 | ||
| 315 | 349 | 8 | ||
| 355 | 389 | 8 | ||
| 400 | 434 | 8 | ||
| 450 | 484 | 8 | ||
| 500 | 534 | 12 | ||
| 560 | 594 | 12 | ||
| 630 | 664 | 12 | ||
| 710 | 744 | 12 | ||
| 800 | 834 | 16 | ||
| 900 | 934 | 16 | 13×18 | |
| 1000 | 1044 | 24 | 40x4 | |
| 1120 | 1164 | 24 | ||
| 1250 | 1294 | 24 |
