Wywietrzak dachowy cylindryczny kVA
- Przeznaczenie
- Wykonanie
- Typoszereg
- Do pobrania
Przeznaczenie
Wywietrzak dachowy cylindryczny kVA pomaga wytworzyć korzystny układ ciśnienia w przewodzie kominowym. Taki układ ciśnienia zwiększa przepływ powietrza w przewodzie i wspomaga odprowadzanie gazów w kominie.
Specjalna konstrukcja wywietrzaka chroni instalację przed czynnikami atmosferycznymi takimi jak deszcz, śnieg i silny wiatr, a siatka przed ptakami i zabrudzeniami wynikającymi z zewnątrz.
Wykonanie
Wywietrzak dachowy cylindryczny kVA wykonany jest z blachy ocynkowanej lub blachy kwasoodpornej. Składa się z kołnierza, obudowy (korpusu), stożkowego daszka, siatki zabezpieczającej oraz elementów łączących. Opcjonalnie wywietrzak może zostać wykonana bez siatki zabezpieczającej.
W standardzie element osadza się na kołnierzu kKOP w celu ustabilizowania instalacji.

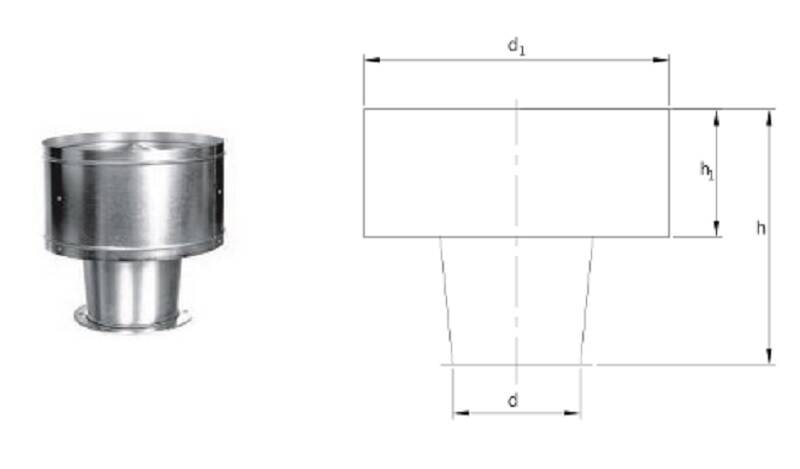

Typoszereg
| Średnica d (mm) | d1 (mm) | h1 (mm) | h (mm) | Masa Kva (kg) |
| 100 | 260 | 160 | 285 | 1,67 |
| 125 | 290 | 170 | 325 | 2,43 |
| 160 | 320 | 192 | 372 | 3,52 |
| 180 | 360 | 215 | 410 | 4,34 |
| 200 | 400 | 252 | 455 | 5,39 |
| 225 | 450 | 270 | 490 | 6,68 |
| 250 | 500 | 300 | 525 | 8,11 |
| 280 | 560 | 335 | 600 | 10,01 |
| 315 | 630 | 390 | 700 | 12,48 |
| 355 | 710 | 425 | 750 | 16,49 |
| 400 | 800 | 480 | 880 | 20,66 |
| 450 | 900 | 540 | 950 | 27,53 |
| 500 | 1000 | 580 | 1000 | 34,51 |
| 560 | 1120 | 670 | 1130 | 42,9 |
| 630 | 1260 | 760 | 1270 | 53,85 |
| 710 | 1420 | 850 | 1400 | 67,88 |
| 800 | 1600 | 960 | 1550 | 85,61 |
| 900 | 1800 | 1080 | 1750 | 140,46 |
| 1000 | 2000 | 1200 | 1950 | 173,73 |
| 1120 | 2240 | 1345 | 2150 | 236,96 |
| 1250 | 2400 | 1500 | 2350 | 294,03 |
