Przepustnica PV do anemostatów
Przeznaczenie

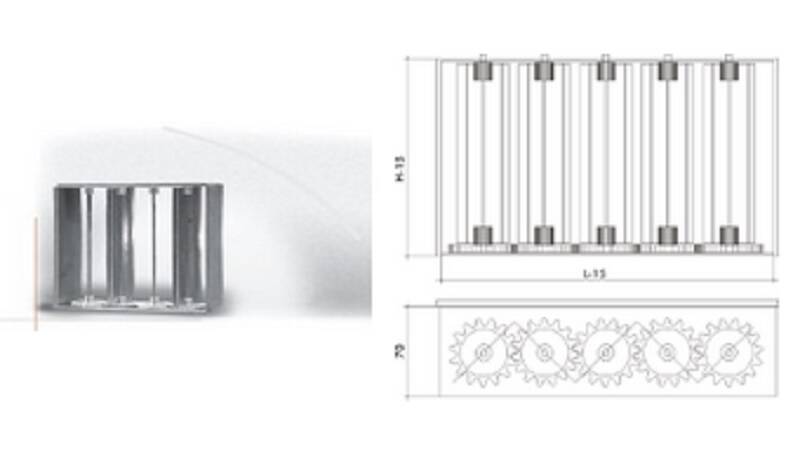

Przepustnice regulacyjne PV to lekka wielopłaszczyznowa konstrukcja, której głównym celem jest zapewnienie optymalnej wydajności nawiewanego przez anemostat powietrza z instalacji wentylacji lub klimatyzacji. Zaletą przepustnicy regulacyjnej PV są małe opory powietrza przy jej pełnym otwarciu. Przepustnica PV montowana jest do tylnej części anemostatu, przed jego montażem w skrzynce rozprężnej. Zakres otwarcia przepustnicy ustawiany jest od środka podczas montażu lub w razie wystąpienia takiej konieczności.
Wykonanie
Materiał z którego może zostać wykonana przepustnica do anemostatów PV:
- blacha stalowa z powłoką cynkową,
- blacha stalowa z powłoką aluminiowo-cynkową,
- blacha stalowa kwasoodporna,
- blacha aluminiowa.
Przepustnice do anemostatów PV w standardzie wykonuje się z blachy stalowej z powłoką cynkową oraz nie są pokrywane powłokami ochronnymi.
Typoszereg
| Wymiary dla anemostatów nawiewnych AAN | |||
| Wielkość anemostatu | Wymiar anemostatu AxA (mm) | Wymiar anemostatu BxB (mm) | Wymiar anemostatu i przepustnicy CxC (mm) |
| 0 | 190x190 | 140x140 | 55x55 |
| 1 | 245x245 | 195x195 | 109x109 |
| 2 | 301x301 | 251x251 | 168x168 |
| 3 | 357x357 | 307x307 | 222x222 |
| 4 | 412x412 | 362x362 | 278x278 |
| 5 | 469x469 | 419x419 | 333x333 |
| 6 | 498x498 | 448x448 | 365x365 |
| 7 | 555x555 | 505x505 | 419x419 |
| 8 | 595x595 | 545x545 | 459x459 |
| 9 | 623x623 | 573x573 | 489x489 |
| Wymiary dla anemostatów wywiewnych AAW | |||
| Wielkość anemostatu | Wymiar anemostatu AxA (mm) | Wymiar anemostatu BxB (mm) | Wymiar anemostatu i przepustnicy CxC (mm) |
| 0 | 190x190 | 130x130 | 130x130 |
| 1 | 245x245 | 185x185 | 185x185 |
| 2 | 301x301 | 241x241 | 241x241 |
| 3 | 357x357 | 297x297 | 297x297 |
| 4 | 412x412 | 352x352 | 352x352 |
| 5 | 469x469 | 409x409 | 409x409 |
| 6 | 498x498 | 438x438 | 438x438 |
| 7 | 555x555 | 495x495 | 495x495 |
| 8 | 595x595 | 535x535 | 535x535 |
| 9 | 623x623 | 563x563 | 563x563 |
