Przepustnica wielopłaszczyznowa prostokątna kPW
Przeznaczenie
Przepustnice wielopłaszczyznowe kPW pełnią funkcję regulacyjną. Zmiana położenia lameli zachodzi ręcznie lub automatycznie dzięki zastosowaniu siłowników – w zależności od wybranego wariantu wykonania. W obu wersjach kąt otwarcia może być płynnie regulowany w całym zakresie od pełnego otwarcia aż do zamknięcia.
Wykonanie
Przepustnica wielopłaszczyznowa prostokątna kPW może zostać wykonana z:
- blachy kwasoodpornej,
- blachy ocynkowanej,
- profili aluminiowych.
Lamele w każdym wariancie wykonywane są z profili aluminiowych. Ułożone są przeciwbieżnie i osadzone na kołach zębatych znajdujących się na zewnątrz obudowy – w zależności od wymiarów – po jednej bądź obu stronach. Opcjonalne jest wykonanie przepustnicy pod siłownik.
Typoszereg

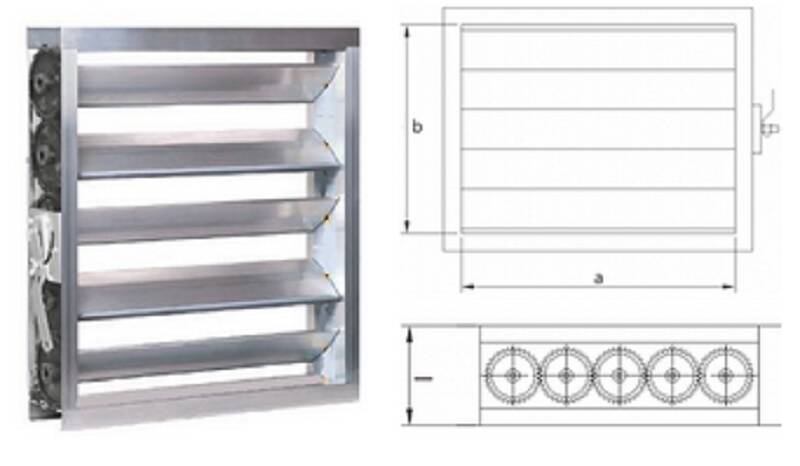

Zakres wymiarowy wynosi 200 × 200 : 2000 × 2000 mm.
Dla a > 1000 mm i b > 1500 mm przepustnica stosowana jest jako dzielona.
W standardzie l = 130 mm dla profili aluminiowych oraz l = 175 mm dla blachy kwasoodpornej.
Powyżej wymiaru a = 800, koła napędowe znajdują się z obu stron.
