Przepustnica zwrotna kołowa kPZK
Przeznaczenie
Przepustnica zwrotna kołowa kPZK pozwala na regulacje prędkość powietrza w instalacji wentylacyjnej i klimatyzacyjnej lub całkowicie ją zamknąć. Przepustnica zwrotna pozwala zapobiec ucieczce lub przedostawaniu się niechcianego powietrza do instalacji.
Wykonanie
Materiał z którego może zostać wykonana przepustnica zwrotna kołowa kPZK:
- blacha ocynkowana,
- blacha kwasoodporna.
Pióro przepustnicy wykonane jest z blachy aluminiowej. Przepustnica kPZK dzięki swojej budowie posiada klasę szczelności obudowy C.
Dla pracy w kanałach poziomych przepustnica zwrotna jest wyposażona w sprężynę powrotną, która umożliwia zamykanie pióra przepustnicy.
Typoszereg

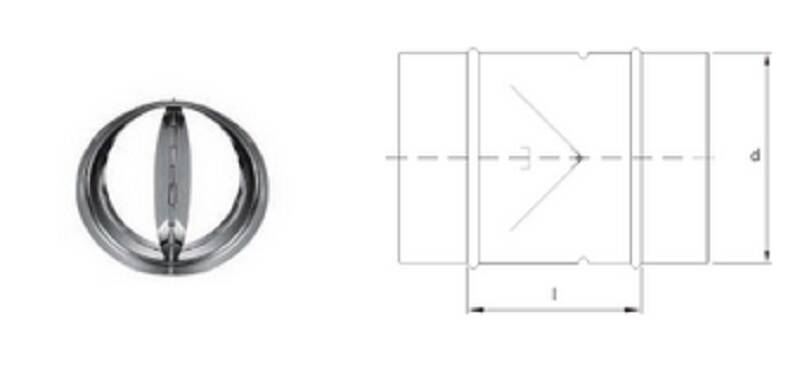

Przepustnice zwrotną kołową kPZK dobiera się poprzez wymiary średnicy [d].
body {
font-family: "Open Sans", sans-serif;
line-height: 1;
}
table {
border: 1px solid #ccc;
border-collapse: collapse;
margin: 0;
padding: 0;
width: 100%;
table-layout: fixed;
}
table caption {
font-size: 1.5em;
margin: .5em 0 .75em;
}
table tr {
background-color: #f8f8f8;
border: 1px solid #ddd;
text-align: center;
}
table th,
table td {
text-align: center;
text-align: center;
}
table th {
font-size: .75em;
letter-spacing: .1em;
text-transform: uppercase;
}
@media screen and (max-width: 700px) {
table {
border: 0;
}
table caption {
font-size: .5em;
}
table thead {
border: none;
clip: rect(0 0 0 0);
height: 1px;
margin: -1px;
overflow: hidden;
position: absolute;
width: 1px;
}
table tr {
border-bottom: 3px solid #ddd;
display: block;
margin-bottom: .625em;
text-align: center;
}
table td {
border-bottom: 1px solid #ddd;
display: block;
font-size: .5em;
text-align: center;
}
table td::before {
content: attr(data-label);
float: left;
font-weight: bold;
text-transform: uppercase;
text-align: center;
}
table td:last-child {
border-bottom: 0;
text-align: center;
}
}
| Średnia nominalna d (mm) | 80 | 100 | 125 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
| l (mm) | 60 | 70 | 83 | 100 | 110 | 120 | 133 | 145 | 160 | 178 | 198 | 220 | 245 | 270 | 300 |
