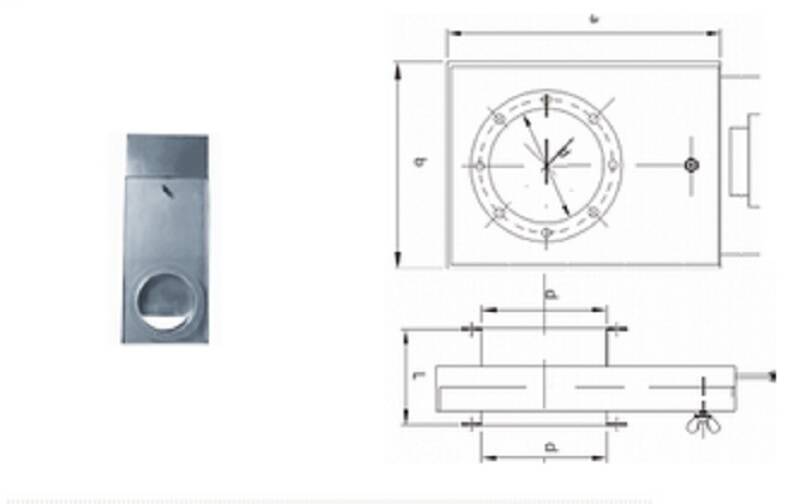

Zasuwa prosta kZP
- rodzaj blachy: blacha ocynkowana, blacha kwasoodporna, blacha czarna
- Istnieje możliwość wykonania elementu bez pierścienia
- element osadzony na kołnierzu kKOP
ZAKRES WYMIAROWY
| L (mm) | średnica nominalna d (mm) | Otwór w kołnierzu ø (mm) | Wymiary zasuwy (mm) | |
|---|---|---|---|---|
| a | b | |||
| 110 | 80 | 9,5 | 245 | 135 |
| 100 | 9,5 | 285 | 155 | |
| 125 | 9,5 | 335 | 180 | |
| 160 | 9,5 | 405 | 215 | |
| 180 | 9,5 | 445 | 235 | |
| 200 | 9,5 | 485 | 255 | |
| 225 | 9,5 | 535 | 280 | |
| 250 | 9,5 | 585 | 305 | |
| 140 | 280 | 9,5 | 645 | 335 |
| 315 | 9,5 | 715 | 370 | |
| 355 | 9,5 | 795 | 410 | |
| 400 | 9,5 | 885 | 455 | |
| 450 | 9,5 | 985 | 505 | |
| 500 | 9,5 | 1085 | 555 | |
| 560 | 9,5 | 1205 | 615 | |
| 630 | 9,5 | 1345 | 685 | |
