Regulator zmiennego przepływu kVAV2
Przeznaczenie
Regulator zmiennego przepływu kVAV2 pozwala na dostarczanie do pomieszczenia niezbędnej ilości powietrza wynikającej z zapotrzebowania. W ten sposób uzyskuje się jednocześnie optymalny komfort przy ograniczeniu kosztów eksploatacyjnych. Regulator automatycznie reguluje przepływ strumienia powietrza. Zbudowany jest z przepustnicy regulacyjnej oraz obudowy, na której montowany jest siłownik. Siłownik za pomocą zamocowanego wałka obraca przepustnicę w zadanym kierunku o odpowiedni kąt. Dzięki swojej budowie, regulator umożliwia stworzenie optymalnych warunków w wydzielonych strefach lub pomieszczeniach w budynku, niezależnie od zysków/strat ciepła wynikających np. z ilości osób przebywających w pomieszczeniu.
Konstrukcja
Obudowa oraz pióro przepustnicy wykonywane są standardowo z blachy stalowej ocynkowanej, na życzenie klienta możliwe jest użycie innego materiału. Na pióro przepustnicy zakładana jest uszczelka krawędziowa o odpowiednio dobranym kształcie w celu zapewnienia odpowiedniej szczelności na piórze. Przepustnica montowana jest osiowo na wałku, który umieszczany jest w łożyskach znajdujących się w obudowie. Praca przepustnicy wymuszana jest przez siłownik zamocowany na zewnątrz obudowy, który stanowi integralną część regulatora. Na życzenie regulatory mogą zostać pomalowane na dowolny kolor RAL. W standardzie regulatory zakończone są uszczelką.
Standardowo stosowany siłownik to SIEMENS GDB181.1E/3.UWAGA! Siłownik podłączony jest przez producenta przewodami ciśnieniowymi do krzyża pomiarowego. Podłączenie regulatora powinno odbywać się zgodnie z załączoną kartą siłownika SIEMENS GDB181.1E/3 przez odpowiednio wykwalifikowane osoby.

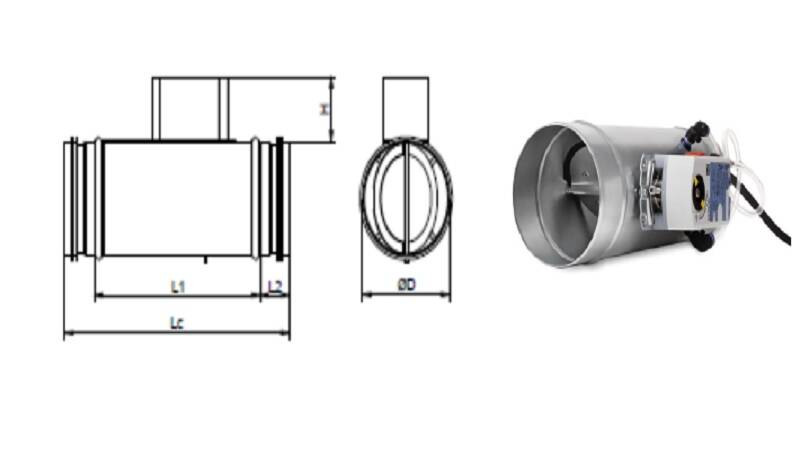

Typowe wymiary i zakres stosowania
⌀D | Lc [mm] | L1 [mm] | Wydajność [m3/h] | Masa [kg] |
100 | 310 | 220 | 30 – 340 | 1,3 |
125 | 350 | 260 | 45 – 530 | 1,5 |
160 | 400 | 310 | 70 – 870 | 1,9 |
180 | 430 | 340 | 90 – 1100 | 2,2 |
200 | 460 | 370 | 115 – 1355 | 2,4 |
225 | 495 | 405 | 145 – 1720 | 2,8 |
250 | 535 | 445 | 175 – 2120 | 3,1 |
280 | 580 | 490 | 220 – 2660 | 3,6 |
315 | 630 | 540 | 280 – 3365 | 4,3 |
355 | 690 | 600 | 355 – 4275 | 5,1 |
400 | 760 | 670 | 450 – 5430 | 6,0 |
450 | 835 | 745 | 575 – 6870 | 7,2 |
500 | 910 | 820 | 705 – 8480 | 8,5 |
Dane regulatora
Dane regulatora | |
Symbol regulatora | kVAV1, kVAV2 |
Materiał | Blacha stalowa ocynkowana |
Blacha kwasoodporna – na życzenie | |
Uszczelka | Gumowa |
Łożysko | Mosiężne z powłoką teflonową |
Zastosowany czujnik | Krzyż pomiarowy aluminiowy |
Szczelność pióra | Klasa 3 |
Szczelność obudowy | Klasa C |
Kąt obrotu | Nominalny 90°, max 95° ± 2% |
Poziom ciśnienia w przewodzie | -750 Pa + 2000 Pa |
Minimalna prędkość powietrza | 1,1 m/s |
Maksymalna prędkość powietrza | 12,0 m/s |
Temperatura powietrza w kanale | -30°C +70°C |
Wilgotność | 5-95% bez kondensacji |
Konserwacja | Bezobsługowa |
Spadek ciśnienia w regulatorze
Poziom mocy akustycznej
Dane odnośnie mocy akustycznej znajdują się w karcie produktu.
Dane siłownika
Dane siłownika | |
Nastawa | Fabryczna, zgodnie z życzeniem klienta |
Czas przesterowania | 125-150 sekund (125 s przy 60 Hz, 150 s przy 50 Hz) |
Ustawienie wydatku | Wydatek ustawiany przez klienta – komunikacja Modbus |
Dokładność | 5-10% przepływu strumienia powietrza |
Sterowanie | Sterowanie przepływem objętościowym lub położeniem przepustnicy; zadane wydatki oraz otwarcie przepustnicy sterowane poprzez protokół Modbus |
Sterowanie napięciem: Sygnały wejściowe Sygnały wyjściowe | DC 0/2 … 10 V DC 0/2…10 V ograniczone do DC 12 V |
Odpowiedź | Odpowiedź zwrotna nt. wydatku i położenia przepustnicy |
Możliwość współpracy | Współpraca ze wszystkimi urządzeniami komunikującymi się za pomocą protokołu Modbus, np. sterowniki PLC, układy BMS |
Pobór mocy | Stop – 0,5 W w czasie pracy 2,5 W |
Moment obrotowy (nominalny) | 5 Nm |
Moment obrotowy (maksymalny) | <7 Nm |
Kierunek obrotu | Zmiana kierunku za pomocą komunikacji Modbus |
Napięcie znamionowej | 24 VAC ± 20%, 50-60 Hz |
Moc siłownika (maksymalna) | 2,5 W |
Moc siłownika w czasie spoczynku | 0,5 W |
Komunikacja
Komunikacja | |
Protokół komunikacji | Modbus RTU, RS-485, galv. separated |
Liczba węzłów | Maksymalnie 32 |
Zakres adresów | 1…247 / 255 |
Ustawienie fabryczne: 255 | |
Format transmisji | 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 |
Ustawienie fabryczne: 1-8-E-1 | |
Szybkość transmisji | Auto / 9600 / 19200 / 38400 / 57600 / 76800 / 115200 [baud] |
Ustawienie fabryczne: auto | |
Terminacja | 120 Ω z możliwością przełączenia elektronicznego |
Ustawienie fabryczne: wyłączone | |
Stopień ochrony
Stopień ochrony | |
Stopień ochrony wg EN 60529 | IP 54 |
Klasa bezpieczeństwa wg EN 60730 | III |
Zalecenia montażowe
Dla zapewnienia prawidłowego działania regulatora zaleca się montaż urządzenia
wg następujących zasad:
- długość odcinka prostego przed regulatorem – 1D
- długość odcinka prostego za regulatorem – 2D
- długość odcinka prostego pomiędzy regulatorem a kolanem – 1D
- długość odcinka prostego pomiędzy regulatorem a trójnikiem – 2D
UWAGA! Podłączenie elektryczne sterownika powinno być wykonane przez odpowiednio wykwalifikowaną osobę zgodnie ze schematem znajdującym się w karcie technicznej siłownika SIEMENS GDB181.1E/3 / GDB181.1E/MO.
Sposób zamawiania
gdzie:
d – średnica
Vmax – maksymalny wydatek [m3/h]
Vmin – minimalny wydatek [m3/h]
m – materiał
OC – blacha ocynkowana
KO – blacha kwasoodporna
s – sterowanie
0..10
0 – minimalna wartość wydatku
10 – maksymalna wartość wydatku
2..10 (z opcją wymuszenia pozycji ZAMKNIJ)
2 – minimalna wartość wydatku
10 – maksymalna wartość wydatku
Modbus
nominalna wartość wydatku
