Przepustnica jednopłaszczyznowa kołowa KPJK
Przeznaczenie
Przepustnice przeznaczone są do regulacji oraz odcinania przepływu powietrza. Mogą być regulowane ręcznie lub automatycznie dzięki zastosowaniu siłowników. Pozwalają na płynną regulację kąta otwarcia. Ze względu na swoją konstrukcję są w stanie zapewnić dużą szczelność obudowy, a w wykonaniu zamykającym także szczelność zamknięcia.
Wykonanie

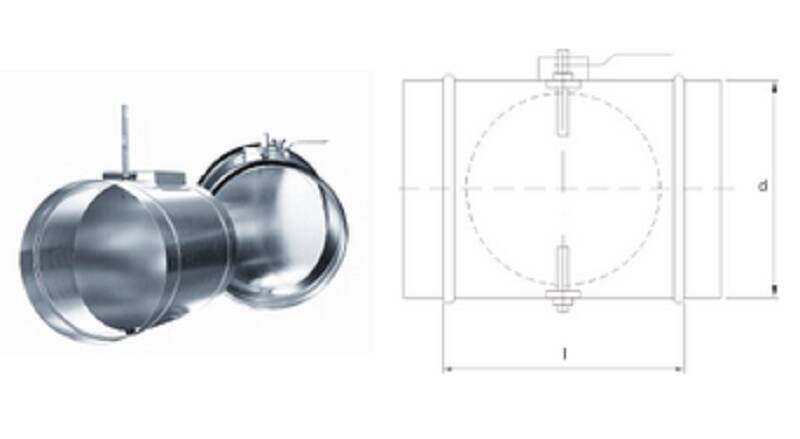

Przepustnica jednopłaszczyznowa kPJK składa się z obudowy oraz pojedynczego pióra (lameli). Lamela przepustnicy montowana jest osiowo na wałku, który umieszczany jest w łożyskach znajdujących się w obudowie. Zmiana kąta otwarcia przepustnicy odbywa się ręcznie lub opcjonalnie przy pomocy siłownika zamocowanego na zewnątrz obudowy.
W standardzie elementy przepustnicy wykonywane są z blachy stalowej ocynkowanej, na życzenie klienta możliwe jest użycie innego materiału.
Przepustnica posiada opcjonalne wykonanie w wersji zamykającej, w której na pióro zakładana jest uszczelka krawędziowa o specjalnie dobranym kształcie oraz wykonanie do skrzynek rozprężnych, w którym pióro jest niepełne.
Na życzenie klienta, przepustnica może zostać pomalowana na dowolny kolor RAL.
Typoszereg
Standardowe wielkości przepustnicy jednopłaszczyznowej kołowej KPJK
| Średnica nominalna d (mm) | l (mm) |
| 80 | 70 |
| 100 | 70 |
| 125 | 70 |
| 150 | 70 |
| 160 | 70 |
| 180 | 107 |
| 200 | 107 |
| 225 | 107 |
| 250 | 107 |
| 280 | 107 |
| 315 | 107 |
| 355 | 200 |
| 400 | 175 |
| 450 | 295 |
| 500 | 295 |
| 560 | 295 |
| Średnica nominalna d (mm) | l (mm) |
| 80 | 190 |
| 100 | 190 |
| 125 | 190 |
| 150 | 190 |
| 160 | 190 |
| 180 | 220 |
| 200 | 220 |
| 225 | 220 |
| 250 | 220 |
| 280 | 220 |
| 315 | 220 |
| 355 | 265 |
| 400 | 250 |
| 450 | 310 |
| 500 | 310 |
| 560 | 310 |
